燃料电池是氢能源的重要应用

放大字体 缩小字体 发布日期:2021-09-30 14:56:57   来源:互联网  编辑:新能源网  浏览次数:982
核心提示:氢能源为电力能源的重要载体。电能替代是社会能源消费的长期趋势 ,氢能源最终通过 电力能源实现。合理利用氢能,一方面能提高能源利用效率,减少能源浪费,另一方面可以控 制环境污染,降低大气污染和温室气体排放。从中长期来看,加大氢能的发展利用将进一步保 障我国能源安全。氢能源的单位热值远高于汽油、柴油、焦炭等,将满足电力能源的供给需求错配。

 1、氢能源的重要应用-燃料电池

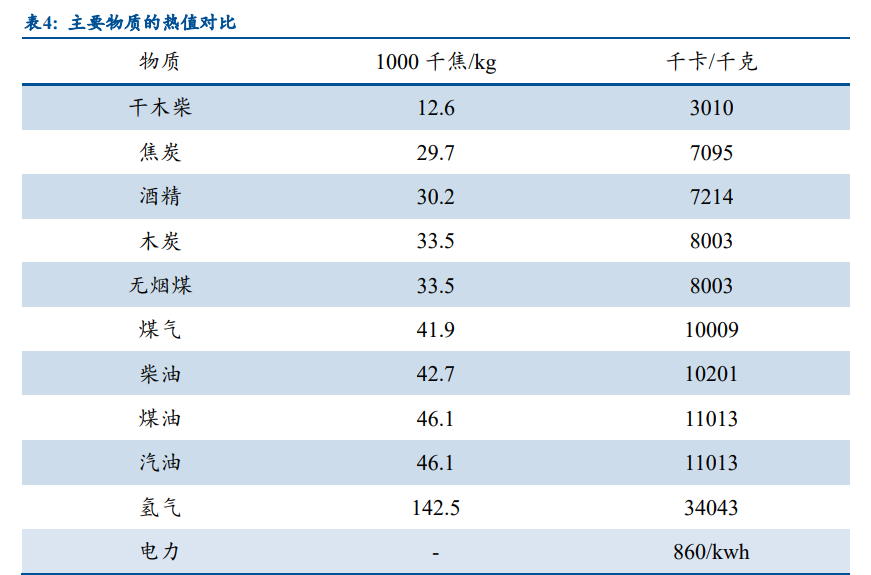

氢能源为电力能源的重要载体。电能替代是社会能源消费的长期趋势 ,氢能源最终通过 电力能源实现。合理利用氢能,一方面能提高能源利用效率,减少能源浪费,另一方面可以控 制环境污染,降低大气污染和温室气体排放。从中长期来看,加大氢能的发展利用将进一步保 障我国能源安全。氢能源的单位热值远高于汽油、柴油、焦炭等,将满足电力能源的供给需求错配。

氢能 源的热值较高,通过大型移动的运输设备,未来将会使能源消耗错配做到极致。氢能既可作为 化学能源形式的长周期储备,又可于交通领域应用在长途运输、大卡车、海洋运输等环节,还 可以应用在高温加热的工艺产业上。清华大学教授毛宗强在氢能行业会议上表示,氢能的应用 是多方面的,也是未来有望代替石油和天然气的清洁能源

燃料电池汽车是氢能源利用极具成长性的下游行业。虽然氢燃料电池汽车( FCEVs )在 我国目前处于起步阶段,但燃料电池汽车性能的优秀不可否认,目前国外大规模销售的 FCEVs 各方面性能与内燃机汽车不相上下,有些远优于电动汽车(BEVs)。燃料电池具有环境友好、 发电效率高、噪音低、可用燃料范围广等优点,当前我国燃料电池产业的主要发展瓶颈在于生 产成本高(铂催化剂价格高昂)、技术水平较国际落后以及氢产业链配套设施不够成熟,远期 的发展空间巨大。

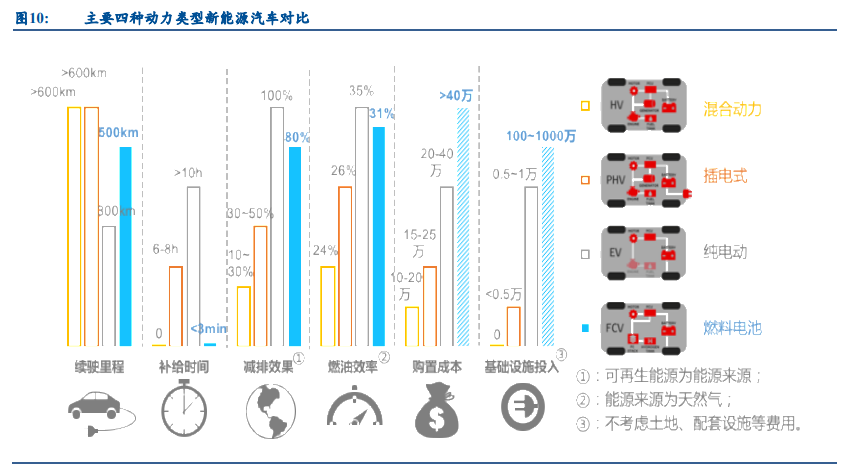

燃料电池汽车具有能源补给的时间优势和经济性劣势,运营市场将会是起步阶段重点发 展领域。燃料电池汽车的续航里程普遍在 500 公里以上,和目前中高端纯电动汽车续航相当, 而从能源补给时间角度,燃料电池汽车加氢仅需不到 3 分钟,远低于插电混动或纯电动汽车。由于目前燃料电池汽车产业发展仍处于初期阶段,加氢站等基础设施投入以及整车制造成本都 较高,短期来看燃料电池汽车比较适合的应用场景预计会是运营市场。

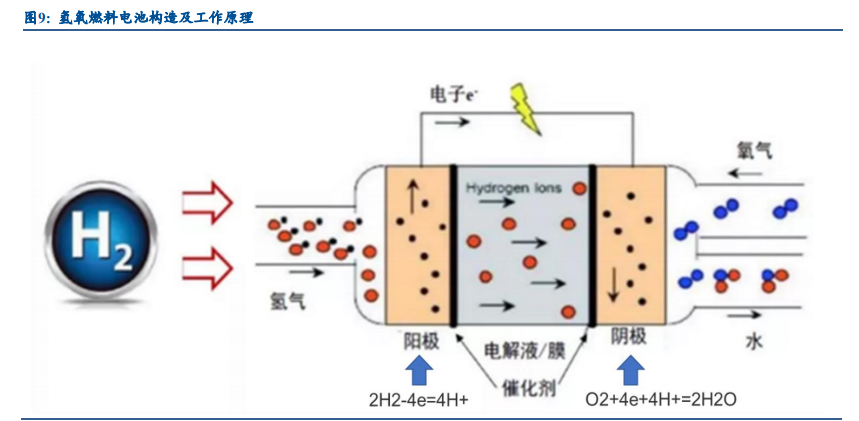

质子交换膜燃料电池对我国氢能产业发展更具有现实意义。氢燃料电池按不同电解质可 分为碱性燃料电池、磷酸燃料电池、熔融碳酸盐燃料电池、固体氧化物燃料电池和质子交换膜 燃料电池(PEMFC)。其中,质子交换膜燃料电池的工作温度最低,还具有响应速度快和体积小 等特点,目前最契合新能源汽车的使用,被认为是未来燃料电池汽车最重要的发展方向之一。

锂电池在乘用车领域更具优势。锂电池产品较燃料电池有更简单的产品结构,更清晰的 发展路径和更成熟的产业化分工,当前产品系列性能也区域丰富。锂电池性能的不断提升,正 逐渐蚕食众多原本燃料电池具有领先优势的应用领域。在 2019 年燃料电池行业会议中,上海 捷氢科技有限公司系统开发部总监表示,他们对比了纯电动车型和氢燃料电池汽车型在未来的 竞争优势,从成本上来说,乘用车续航里程 400 公里以下,燃料电池相对纯电动是没有优势的。

燃料电池的产业化应用,尚处于中长期能源战略布局的地位。

? 商用车领域燃料电池驱动定位为辅助能源:潍柴动力董事长谭旭光表示:发展新能 源车并不是要完全取代柴油车,而是应用在适合采用新能源车辆的工况中。比如城 市公交、港口牵引车等,推广新能源车辆,使其与柴油车搭配工作,能够兼顾经济 效益与社会环保。他甚至预言,未来 20-30 年,氢将成为能源结构的重要组成部分, 但市占率不会超过 10%。

? 当前船舶动力 95%是柴油体系,尚未实现天然气化,燃料电池中长期或存增长空间。受成本、安全、寿命等多种因素影响,燃料电池在民用船舶领域目前尚不具备大规 模商业化应用的条件,但是随着国际公约法规对船舶排放要求的日益严格,燃料电 池系统卓越的排放性能有可能将其推向船舶动力市场的新风口,尤其是豪华游轮在 船舶行业逐渐崛起的今天,燃料电池系统噪音低的优势完美满足了豪华游轮对舒适 度的要求。

2、氢能源利用涉及到的关键技术

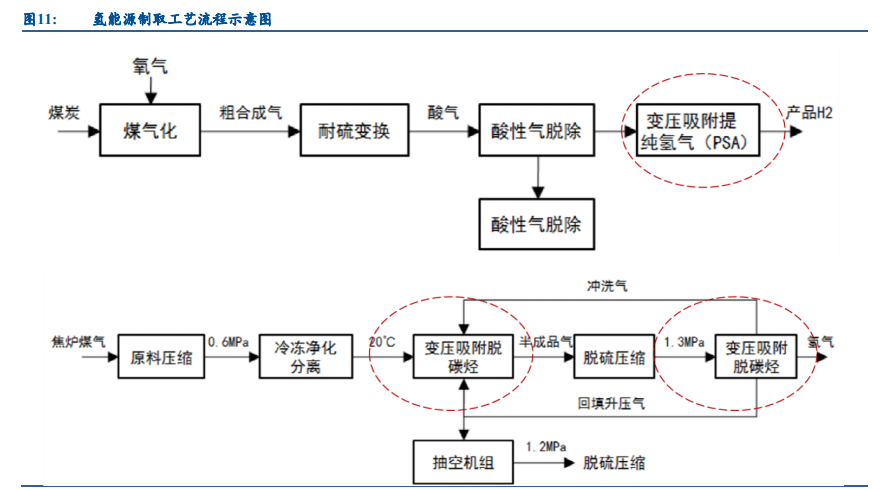

氢能源制取-混合气体的变压吸附技术(PSA)。

? 基本原理:变压吸附的基本原理是:利用吸附剂对气体的吸附有选择性,即不同的 气体(吸附质)在吸附剂上的吸附量有差异和一种特定的气体在吸附剂上的吸附量 随压力变化而变化的特性,实现气体混合物的分离和吸附剂的再生。

? 当前应用:变压吸附技术在石油化工、医药、食品饮料等行业具有广泛应用,四川 天一科技、上海化工研究所和北大先锋公司是国内领先的变压吸附系统设计建设机 构。在石化领域,PSA 法得到的氢气纯度可达到 99.9%以上水平(燃料电池需求纯度 为 99.99%)。上市公司:天科股份(西化院下属)。

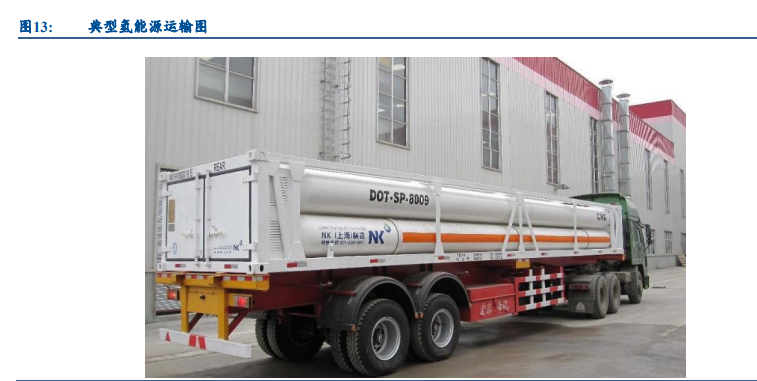

氢能源运输-从拖车输送到管道输送。目前钢企副产氢气是加氢站氢气的主要来源,其被 使用高压氢气瓶集束拖车运输。举例来说,若 1 辆拖车装有 18 个高压氢气瓶,每次可以以 20MPa 的压力运送 4000Nm3的氢气。平时站区里停泊 2 辆拖车,另有 1辆拖车往返加氢站和氢源之间, 运送氢气,并替换站内空车。基于 200km 左右运输距离和每天 10 吨的运输规模来测算,气氢 拖车的成本可以达到 2.02 元/kg。

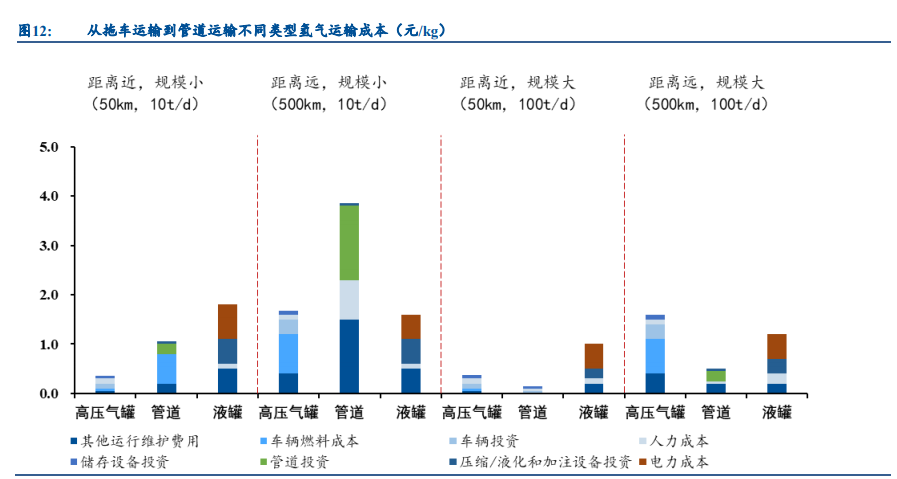

氢能源运输-从高压气罐到管道输送。

? 高压气罐:依托 LNG 产业基础,一般长管储氢压为 15~20MPa,一般单管储氢量为 17~20k,将 CNG 储气管进行产品升级可实现。

? 液氢储罐:依托航天工业技术基础,单次送氢量为气罐 10 倍以上。额外增加氢气液 化和液氢罐成本,目前测算单日加氢量达到 1000kg 以上具有比较经济性。

? 管道运输:依托天然气产业基础,瓶颈在成本。在美国,现有的氢气管道系统约为 2400 公里,而在欧洲已有近 1600 公里,中国的管道运氢量在 400 公里。中石油管道 局 2014年完成国内最大氢气管道建设施工:投资1.54亿,长度25km,设计压力 4Mpa, 年输氢量 10.04 万吨。单位投资为天然气管道 2 倍左右。

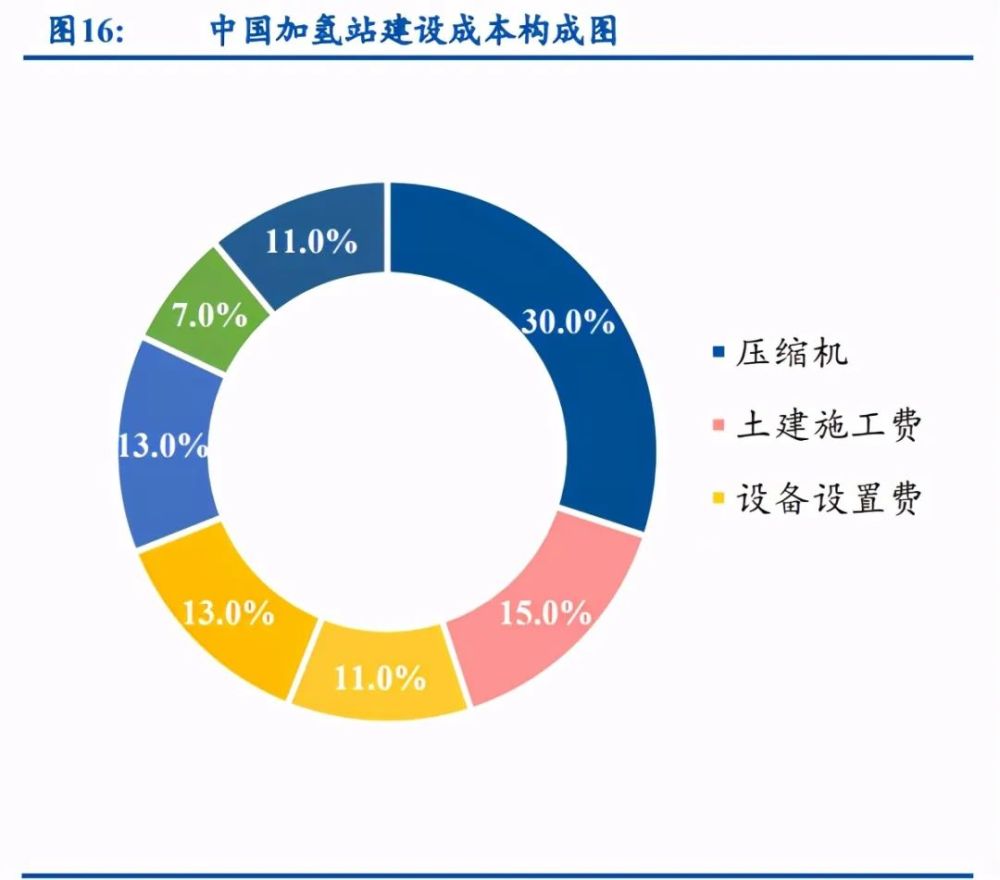

氢能源储存加注:加氢站内的储氢罐通常采用低压(20~30MPa)、中压(30~40MPa)、高 压(40~75MPa)三级压力进行储存。有时氢气长管拖车也作为一级储气(10~20MPa)设施,构成 4 级储气的方式。国外市场大多采用的 70MPa 氢气,国内大部分采用了 35MPa 氢气压力标准。目前中国的加氢站加氢能力最高的为 1000-2000kg/d,最低的为 100kg/d。

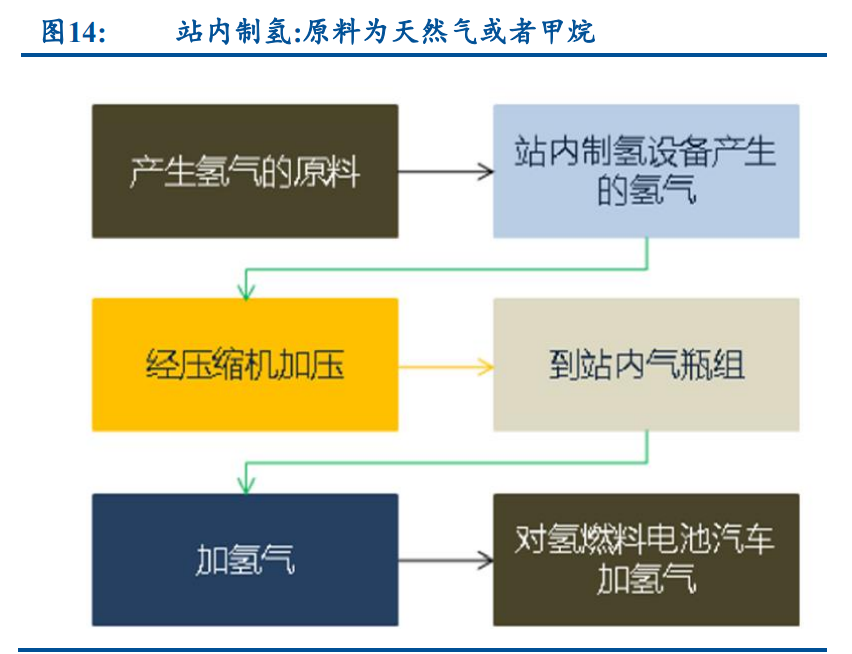

? 站内制氢:原材料为天然气,重整制氢气。单个站投资规模会在 300~500 万美元的 水平。

? 外供加氢:中国主要的加氢站方式。单个站投资规模在

根据中国电池联盟网报道,加氢量在 500kg/天时,高压储氢加氢站比液氢储氢加氢站设 备投资方面更有优势;加氢量规模超 1000kg/天时,液氢储氢加氢站比高压储氢加氢站设备投 资要低 20%左右。

氢能源储存加注-高压储氢罐:国内高压储氢最大压力为 75MPa,海外部分加氢站可达到 100MPa 以上。全球高压储氢罐主要生产企业有美国 AP 公司、CPI 公司,国内 75Mpa 加氢站依 赖进口。国内企业包括巨化装备(45MPa 和 98MPa 产品已经应用)、安瑞科(中集集团下属, 45MPa 已开始应用,85MPa 产品刚刚通过技术认证)等。

? 氢脆:长期在高压和常温氢气环境中工作,储氢容器材料可能会产生高压氢环境氢 脆,导致塑性损减、疲劳裂纹扩展速率加快和耐久性下降。

? 金属低周期疲劳:由于储氢管压力波动较大(设计压力的 20%~80%),容易使得储氢 罐使用寿命缩短。

? 储氢特殊材料:目前加氢站储氢罐用的主要材料有为 Cr-Mo 钢、6061 铝合金、316L 等。对于 Cr-Mo 钢,我国常用材料为 ASTM A519 4130X(相当于我国材料 30CrMo)、 日本为 SCM435 和 SNCM439、美国为 SA372Gr.J。

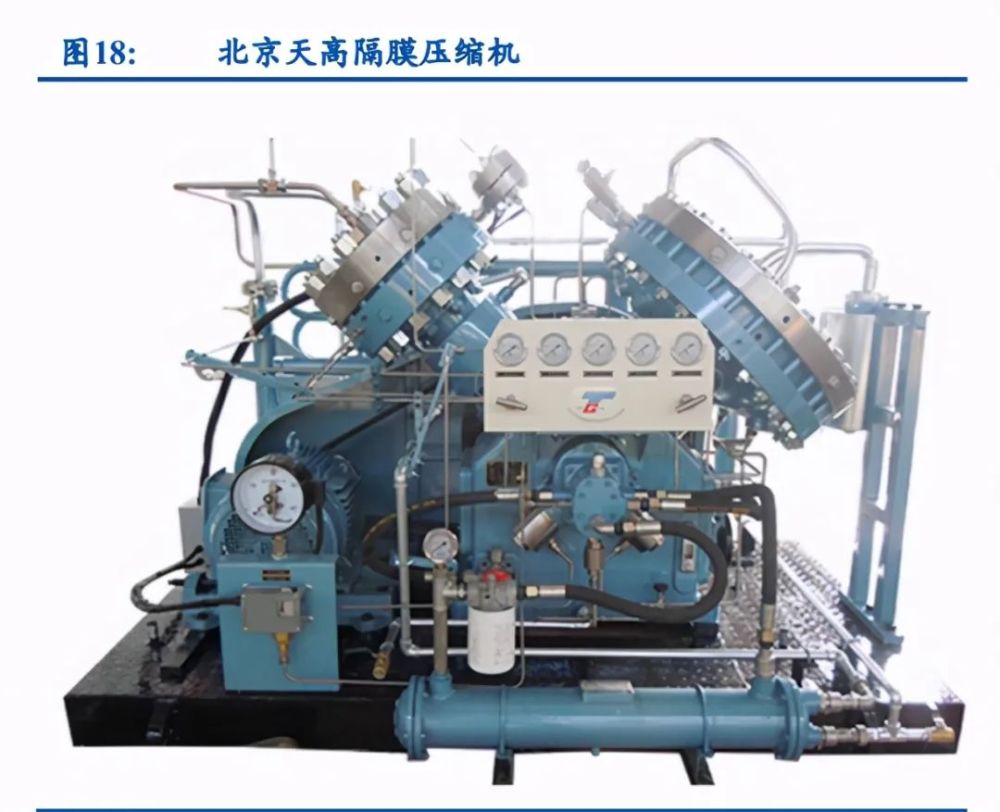

氢能源储存加注-隔膜压缩机:隔膜压缩机是气体压缩领域最高级别压缩方式,海外生产 隔膜压缩机企业包括美国 PDC,PPI 等。PPI 隔膜式压缩机是两个系统的结合——液压油系统 和气体压缩系统,通过金属膜片将两个体系的完全隔离开。北京天高自主生产隔膜压缩机已应 用于国内近 10 个加氢站项目,最近产品已达到 100MPa 水平。国内与海外设备性能差别主要包 括隔膜(金属膜)使用寿命,以及设备故障率等,但国产设备具有良好的性价比和售后服务能 力,国产化替代可将压缩机设备成本降低超过 50%。

氢能源储存加注-加注设备:氢气加注机加注原理与天然气加注类似,只是加注压力有所 区别:天然气加注压力 25MPa,国内加注压力 35MPa,海外 70MPa。所以对密封性、安全性等 有更高要求。为了降低压缩机功耗,加氢站一般通过分级加氢方式,从低压罐加氢到高压罐加 氢,最后到压缩机加氢,所以加氢机可看作是对各级加氢设备的加氢功率分配。加氢机上装有 压力传感器、温度传感器、计量装置、取气优先控制装置、安全装置等。全球氢气加注机生产 企业有德国林德(Linde)、美国 AP 等。国内企业中,富瑞氢能可实现 45MPa 环境下的的加氢功 能,设备已应用于数个加氢站;上海舜华新能源 75MPa 加氢机应用于大连加氢站;其他还有厚 普股份等公司。

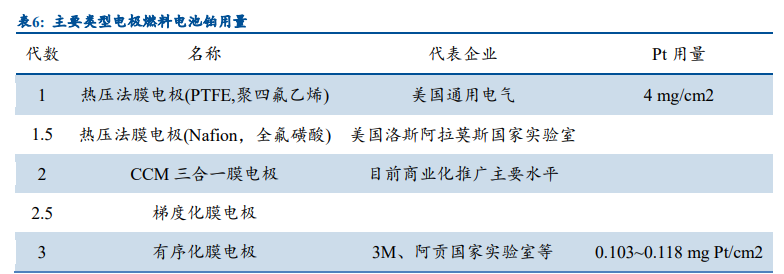

氢能的使用-催化剂。燃料电池催化剂价格较高是影响电堆成本的一个重要因素,但铂的 单位用量将持续降低。目前电堆成本 120 美金/kw,美国能源局预测,当达到 50 万台规模时 将降至 19 美金/kw 的水平。从铂的需求来看,短期资源不稀缺,铂合金在尾气处理装置中扮 演气体反应催化剂角色,每年汽车用量铂量约 110 吨。燃料电池汽车用铂量将逐步降至 0.2g/kW, 10 年下降 75%-80%,单车用量未来将降至 20g 左右,和燃油车相当。

氢能的使用-车载储氢。由于“氢气很轻”,其质量能量密度很大,但反过来说,如果从单 位体积燃气释放的能量来看,氢气的热值是常见燃料里最低的,仅为 12.74MJ/Nm^3,是甲烷 的 1/3,汽油的 1/10。这就意味着,如果要释放同样的能量,汽车需要消耗巨量体积的氢气, 因而氢燃料电池车上都有高压储氢罐来压缩储存氢气。车载高压储氢罐一般可以储存 6kg 左右 高压氢气,总体积在 150L-200L 上下,有些大的储氢罐甚至会挤压车内空间。目前对于 70Mpa 的车载储氢罐,只有丰田和挪威 Hexagon 具备商业化生产能力。
