你天天跟氧化铝打交道，但有没有想过一个问题为什么这层膜，全世界都长在200°C附近？

没人试过更高的温度吗？

试过。300°C、400°C、500°C都有人试过，数据一个比一个难看——300°C以上沉积的膜，后面怎么退火都救不回来，像输在起跑线上的孩子。

我后来想明白了氧化铝这一辈子，从出生到退休，全被温度安排明白了。沉积炉设200°C，退火炉设400°C，烧结峰值不敢让它真到850°C……它人生的几个大日子，全是温度写的剧本。

先说实话下面这些温度和数据，大多来自论文和实验室——你们产线的炉子未必是这个数，各家沉积温度、退火节奏都有自己的打法。但规律是通的氢在低温藏得进、中温放得出、高温留不住，这层膜怕什么、爱什么，实验室和产线一个样。看门道，别死抠数字。

今天就把这层膜的一辈子，按温度给你捋一遍。

出生200°C

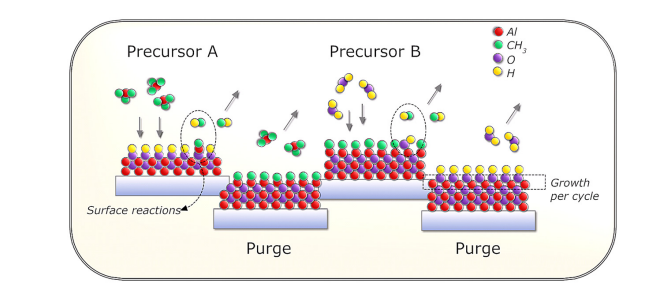

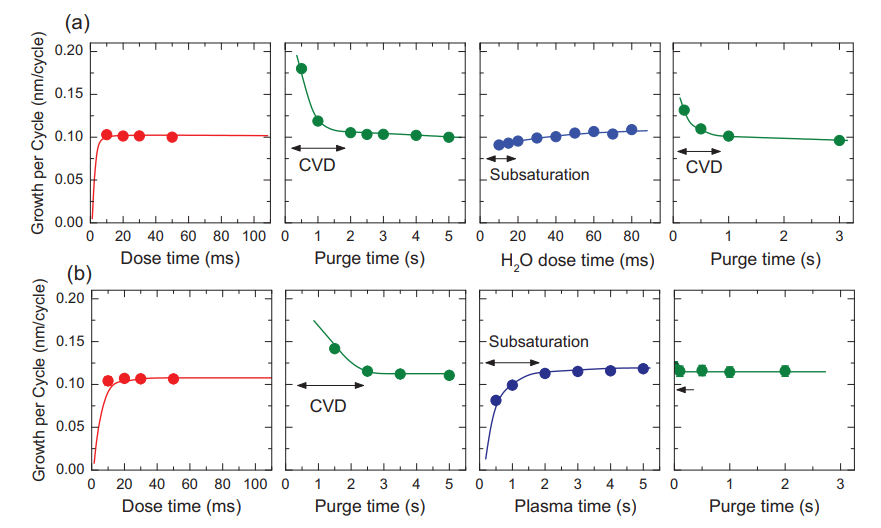

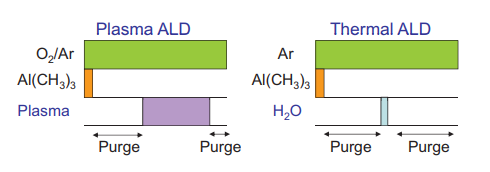

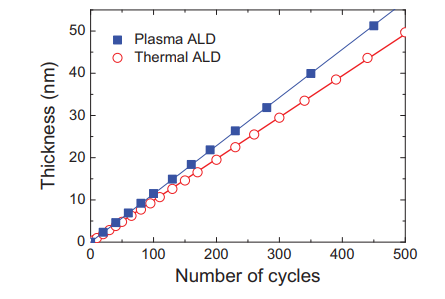

氧化铝不是“浇”出来的，是“喂”出来的三甲基铝和水，一个喂铝、一个喂氧，轮着来，一次只长一个原子层，差不多1埃——200°C下长20纳米要两百多个循环，跟喂奶似的，一口一口喂大。

这层膜出生时的“性格”，也是200°C定的温度低，水反应留下的羟基多，膜里氢含量能干到3.6%（原子比）；膜本身也不密实，密度3.0g/cm出头，属于“还在发育”的水平。

氢多、膜松，听着像毛病？先别急着嫌弃——氢是这层膜一辈子的弹药，后面全靠它。

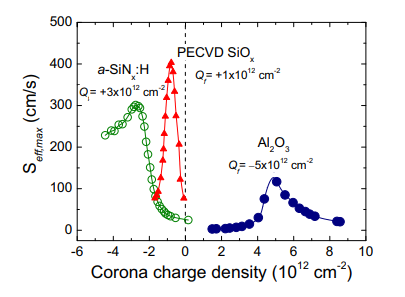

有意思的是，刚出生的氧化铝，甚至带正电荷。对，正电荷——文献里实测+0.7×10/cm。做钝化的膜带正电，等于防弹衣穿反了p型硅表面，靠负电荷才能把少子电子从界面赶走，正电荷反而把电子往家门口招。所以刚沉积完的氧化铝，钝化只能说“有基础”——表面复合速度60cm/s上下，能用，但离“好”差得远。

它真正上岗，要等下一个温度。

上岗400°C

400°C，它一辈子最风光的时刻。

实验室里，是把它单独送进退火炉，400°C，氮气或forming gas里待二三十分钟。量产线上，这一“烤”往往被后面的工序顺带完成了——PERC里镀氮化硅那一下，炉内400°C上下，就是它的入职培训；之后烧结再补一刀，才算正式定型。所以你翻遍产线，可能找不到一台写着“氧化铝退火”的设备——它确实被烤过了，只是没人给它单独办仪式。

不管在哪烤，炉子里同时发生三件事——

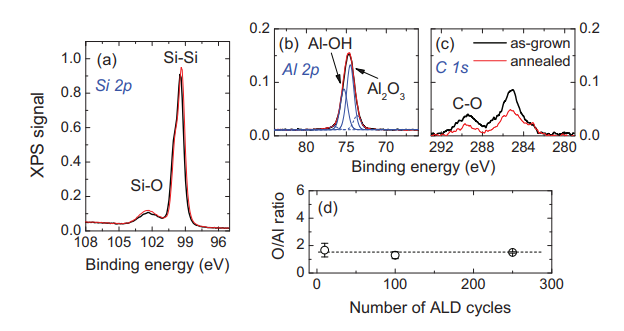

第一件，膜里的羟基断了键，氢原子动起来，往硅界面跑。硅表面那些没人管的悬挂键（界面态的根源，做电池的都懂），被氢一个个拴住。界面态密度从8×10掉到4×10 cm·eV。

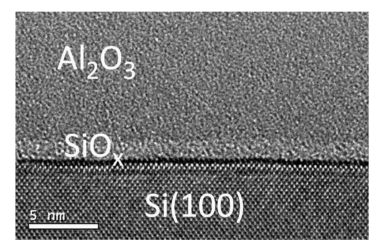

第二件，界面那层一两个纳米的氧化硅悄悄长厚了点，铝氧排布在界面留下“错位”，负电荷在这时候建立起来——从沉积完的正电荷，翻成约2×10/cm。相当于界面门口来了个保安，把少子电子往外赶。

第三件，前两件合起来的效果表面复合速度从60掉到15cm/s。

把出生温度再放低点（150°C长出来的膜），400°C一烤，少子寿命能干到2181微秒，隐含开路电压727mV——那篇文献里配套做的PERC电池，400°C退火组跑出了它自己的最高效率。

一句话总结这段氧化铝的钝化，不是长出来的，是“烤”出来的。沉积决定它能装多少氢，退火决定它什么时候把氢放出来干活。

起点决定终点

不同出生温度的膜，命运差距大得离谱200°C出生的，450°C一烤，表面复合速度能压到5cm/s（产线上不这么测，大家看的是iVoc和效率，但意思一个——界面死得透不透）；300°C以上沉积的膜，由于TMA开始分解、碳污染增加，后续退火也难以获得理想的钝化效果。所以产线都把沉积炉默契地设在200°C附近——不是迷信，是数据选的。

但氢这东西，成也它，败也它。

退火温度超过500°C后，氢开始逐渐损失。超过550°C，钝化才开始明显下降——膜还是那层膜，但魂散了氢浓度从约1.2 at.%降到约0.5 at.%。界面态密度弹回2.5×10，复合速度飙到100以上，一夜回到解放前。

更惨的是输在起跑线上的沉积温度上到300°C以上，前体三甲基铝就开始有热分解风险，330°C以上更明显——反应乱了套，长出来的膜既缺氢、致密性也救不回来。这种膜一辈子定型，退火也翻不了身。

所以这层膜的剧本其实很残酷低温负责装弹，中温负责开枪，高温负责送终。温度给少了不给力，给多了要命。

到这儿你以为讲完了？没有。TOPCon时代，氧化铝换了工种。

转岗600°C

PERC里它是上场防守的后卫——自己贴在背面，靠负电荷和氢扛复合。到了TOPCon，主角换成了多晶硅钝化接触，氧化铝退到二线，夹在氮化硅和多晶硅中间，当起了“氢管家”。

为什么需要管家？因为TOPCon的氢不好管。尤其双面TOPCon背面的p型多晶硅，天生难氢化氢在p型硅里跑得慢，激活能要0.6eV（n型只要0.5左右），加上硼掺杂的晶粒小（约28纳米，磷的约75纳米），缺陷多一倍不止。氢得省着用、锁着用——AlO这层管家，一边挡住氮化硅里的氢乱窜，一边把氢锁在多晶硅里不让它跑，700°C都能稳住。

但换了工种，也有新雷区对于较厚的AlO层（>10nm），温度超过600°C后氢气释放可能引发起泡——快速往外跑的气体把膜顶起一个个泡，就是产线上说的起泡。泡破了影响接触、影响外观，是产线最不想见到的画面之一。不过，薄AlO层（≤10nm）即使高温退火也不易起泡——产线上这层膜的厚度，直接决定它能不能扛过后面的高温工序。

终点850°C

氧化铝本来是非晶的，但长时间（如数十分钟）退火到850°C附近，它开始结晶。一旦结晶，钝化能力显著下降，而且不可逆——事后补多少次forming gas退火都救不回来，晶化后的膜把氢的路彻底封死了。

这时候你可能要问PERC不是要过烧结吗？炉温八百多度，氧化铝怎么没死？

答案是——它没“真死”。产线烧结是秒级的（峰值温度通常只持续1-3秒），硅片表面实际峰值被工艺窗口控着，外面还罩着氮化硅盖层。氧化铝能扛过烧结，靠的不是不怕热，是薄、有盖层、烧结够快，根本没给它长时间结晶的机会。这层膜，是“被抢救着活下来的”。

温度速查卡（存一下，下次调炉子用）温度事件任务200°C沉积装氢。这是ALD的典型沉积温度窗口400-450°C退火激活氢迁移到界面、负电荷建立、钝化激活450-500°C钝化峰值有效少子寿命达到最高>550°C开始退化氢开始逸出，钝化下降>600°C起泡风险较厚AlO层（>10nm）的起泡警戒线~850°C结晶长时间退火下AlO开始晶化，钝化失效

????投个票你们产线的氧化铝，卡在哪个温度上过？

评论区聊聊你们产线氧化铝的沉积/退火温度各是多少？有没有踩过起泡的坑？
