TOPCon背面那层poly，正在被剪成条

TOPCon背面那层poly，正在被剪成条

TOPCon背面那层poly，像一件厚棉袄——又保暖又挡光。

暖的是钝化，挡的是电流。

保暖，是钝化poly给背面提供钝化接触，复合少了，电压上去了。挡光，是寄生吸收poly窄带隙、高吸收系数，光吃进去不发电——行业里那个数字很扎心前表面全区域poly，200nm厚度就损失超过1mA/cm²的电流。

以前整件穿。现在，行业开始“剪成条”——把poly做成指状，接触区留着，非接触区处理掉。这就是Poly Finger。

但“怎么剪”，文献和量产给出了两套完全不同的答案。先说结论文献是“剪薄”，量产是“剪掉”。

为什么必须剪厚了吃光，薄了烧穿

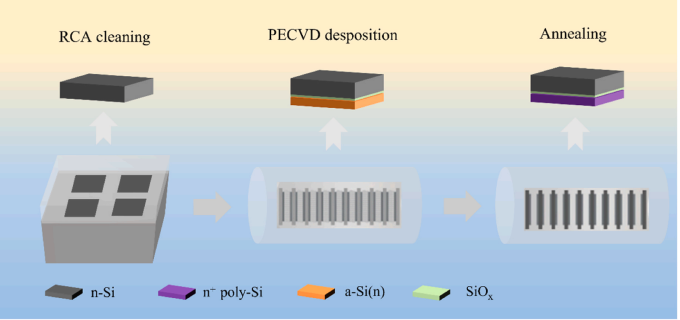

先说为什么要动这层poly。

寄生吸收是TOPCon背面的大窟窿，但更麻烦的是——你不能简单把poly减薄。减薄是死路，有铁证SEMSC 2025那篇论文实测，厚poly（150nm）接触电阻率只有0.7mΩ·cm²；薄poly（50nm）因为金属烧穿，接触电阻飙到3.9。薄了不导电，厚了吃光。

所以必须“选区化”接触区保留厚poly（保导电），非接触区把吸收降下来（保电流）。方向定了，但具体怎么做，文献和量产分道扬镳。

文献的做法剪薄，留50nm

论文里的做法（SEMSC 2025，25.28%那篇）激光（532nm）在接触区形成掩模，KOH碱抛非接触区，减薄到50nm——接触区150nm、非接触区50nm，一个poly两种厚度。效率+0.33%、Jsc+0.52mA/cm²，Voc/FF不变，钝化没受损。

文献的思路是“厚度梯度”证明“把非接触区减薄能降吸收”这个原理成立。50nm是“薄了但还在”——留着薄poly继续做钝化，同时把吸收降下来。

量产的做法剪掉，全去除+叠层

但实际产线不是这么干的。

TaiyangNews对量产工艺的描述很直接激光烧蚀背面钝化叠层（SiO+掺杂poly）的非接触区——除了接触区，背面所有开放区域的poly全部去除，改用ALD氧化铝+SiNx叠层钝化。

为什么量产不学文献留50nm？三个原因，一个比一个现实

第一，50nm做不稳。碱抛速率（KOH约20nm/min）在整片210mm电池上的均匀性，极难控制到±10nm——减薄是“连续厚度”状态，量产漂移大、良率波动。全去除是“有/无”的二元状态，好控制、好检测。行业技术文档说得直白选择性poly制备“对工艺的精确性和可行性提出了极高要求”。

第二，50nm薄poly两头不讨好。薄poly钝化退化——晶化不完整、氢化不足，还有烧穿风险（50nm接触电阻3.9那个数据就是证据）；而且50nm薄poly依然有吸收（消光系数不为零）。换成AlOx+SiNx叠层钝化略逊（J0稍高），但吸收几乎为零——光学增益大于钝化损失，双面率从80%干到85%，这就是硬证据。

第三，AlOx/SiNx是十年老方案。PERC背面的AlOx/SiNx叠层钝化，十年量产验证，设备、工艺、检测全部成熟；“50nm均匀减薄”是没有量产先例的新工艺，良率、可靠性都要重新验证。用成熟方案替代未验证方案，是量产的本能选择。

所以量产选“全去除+AlOx/SiNx”，不是“全去除更好”，是“50nm做不稳+薄poly两头不讨好+AlOx/SiNx成熟”三个原因叠加的结果——这是“实验室逻辑≠工厂逻辑”的又一个教科书案例，和银浆战争篇里含镍银浆的故事一模一样。

剪成条能换什么两套数据，两个口径

文献和量产的收益，也是两套数字，别混

口径做法数据文献（SEMSC 2025）非接触区留50nm薄poly效率+0.33%、Jsc+0.52mA/cm²量产（TaiyangNews/行业）非接触区全去除+AlOx/SiNx叠层双面率80%→85%（+5%）、效率+0.1-0.2%

产线翻译文献证明“梯度能降吸收”（原理层面）；量产证明“全去除+叠层”光学收益更大（双面率是硬证据）。所以下次供应商来推poly finger方案，先问一句你们做的是“留50nm”还是“全去除”？两套口径，两套数据，别混着算。

用什么工具剪激光是主流，光刻是潜力股

剪ply的工具，TOPCon语境下基本是激光一家独大奥特维的Polyfinger激光设备（产能≥9000片/小时）、汉可的背激光微处理设备（增益0.15%）、联赢的激光减薄工艺，还有最新的UV-ps激光选择性改性成果（认证效率26.35%、工业线验证）。光刻方案InfoLink提过一嘴（“激光/光刻方案”），但TOPCon语境下光刻poly finger的公开技术资料非常有限——光刻在TOPCon还停留在“被提及”层面，两条路线有没有可能势均力敌？

产线为什么200GW都在剪

剪poly这件事，行业已经用脚投票约200GW产能布局（InfoLink），晶科、晶澳量产，帝尔激光在研发。投资不便宜——激光方案新增约900-1000万/GW，是TOPCon提效里最贵的一笔。贵有贵的道理它是TP2.0的双面率担当——双面率+4-5%（或量产口径80→85%），直接作用于能效标准的双面率底线（TOPCon≥75%）。

通威的“Textured Poly Tech”更进一步，将TOPCon组件双面率从行业标准的80%±5%提升至90%±5%。这已经是头部玩家在用实际行动回答“poly finger能做到什么程度”。

未来剪完背面，轮到正面

背面剪完了，前沿在正面晶科的“隐形栅线”目标是把TOPCon与BC的正面遮挡差距从0.3-0.5%压到0.2%以内——TOPCon追BC的暗线。不过那是“双面poly”语境的事，和这次聊的背面poly finger是两套技术，以后单独聊。

小结

Poly Finger是TOPCon对“poly两难”的最优雅解——不选边，用“选区化”把矛盾拆开。但真正值得记住的不是技术本身，是文献和量产的这段差异论文给你看原理，产线给你看答案——50nm的厚度梯度在论文里是漂亮的曲线，在产线上是抓不住的均匀性。以后读poly finger的论文，先看它的工艺是“留50nm”还是“全去除”，再看数据，别被两套口径绕进去。

对光伏人来说，这又是一课实验室里证明“能做”，和工厂里证明“能跑”，完全是两回事。

150nm到50nm，差了100nm。50nm到全去除，差的是一个工程判断。

投个票你们厂上Poly Finger了吗？

评论区聊聊你们的poly finger是“留薄poly”还是“全去除+叠层”？实测效率增益多少？

#PolyFinger#TOPCon#寄生吸收#双面率#光伏PV笔记

原文标题:TOPCon背面那层poly，正在被剪成条
