天合UVID最新综述：UV紫外衰减还可以恢复？

前阵子和做组件的同行聊天，说到"紫外"，气氛还是有点紧。

2024 年 RETC 那份组件指数报告出来，测的样品大约四成在紫外测试后功率掉了 5% 以上，个别量产的模块还掉了两位数。TOPCon 刚坐上主流的位子，就被贴上一个"怕紫外"的标签。

两年过去，事情出现了个挺意外的转折做测试的机构后来发现，实验室里掉的那部分，很多不是永久的——拿到太阳底下晒一晒，就回来了。

天合光能的团队最近发了篇综述，把这件事的前因后果讲透了。读完我最大的感受是UVID 得拆开看，一半是测试方法的账，另一半才是真问题。而后面那一半，恰好是能靠工艺设计解决的。

UVID 拆成两半一半晒得回，一半晒不回UV 到底把组件怎么了

先说清楚 UVID 是怎么来的。

TOPCon 电池正面，是一层 AlOx 加 SiNx 的钝化叠层。SiNx 这层里含不少氢，靠 Si-H 键挂着，相当于钝化的"弹药"存在那儿。

紫外光里有一段叫 UV-B 的（280 到 315 纳米），单个光子的能量比可见光高一截。这块能量打下来，刚好够把 Si-H 键敲断——这个键的键能大概 3 个电子伏上下，UV-B 光子给得起。

键一断，氢就活了，开始乱跑，主要往两个地方去。一个方向是往 AlOx 和硅的界面跑，堆在那儿，界面缺陷密度（行内叫 D_it）跟着往上蹿，化学钝化就这么坏了。另一个方向是往 p 型发射极里钻，跟硼（B）凑一起，形成一种叫 Si-H-B 的东西，把硼的活性给"关掉"——硼一失活，有效掺杂下降，开路电压（Voc）接着往下掉。

所以 UVID 掉的主要是电压，不是电流。按这篇综述引的统计，TOPCon 因紫外掉的功率里，超过 65% 是 Voc 贡献的，Isc 一般动不了 2%。

但这里有个很反直觉的地方——UV 一边搞破坏，一边又给了个"甜头"。UV 打进来的时候，还会激发出热电子，被 AlOx 里的陷阱抓住，让这层的负固定电荷（Q_f）变得更负。固定负电荷越多，场效应钝化越强，UV 照射的当下，有一部分性能是被"充"起来的。等你把它从光下拿走、放到暗处，甜头开始退潮被抓住的电子慢慢跑出来（行话叫 de-trapping），Q_f 回落到原来的水平，场效应钝化的加成没了；可 D_it 的损伤还在。一进一出，功率接着往下掉。这就解释了"暗存储衰减"为什么看着那么吓人——它不是又坏了新东西，而是先把借给你的那部分还回去了。

这篇综述最见功力的，是把 UVID 切成了两半

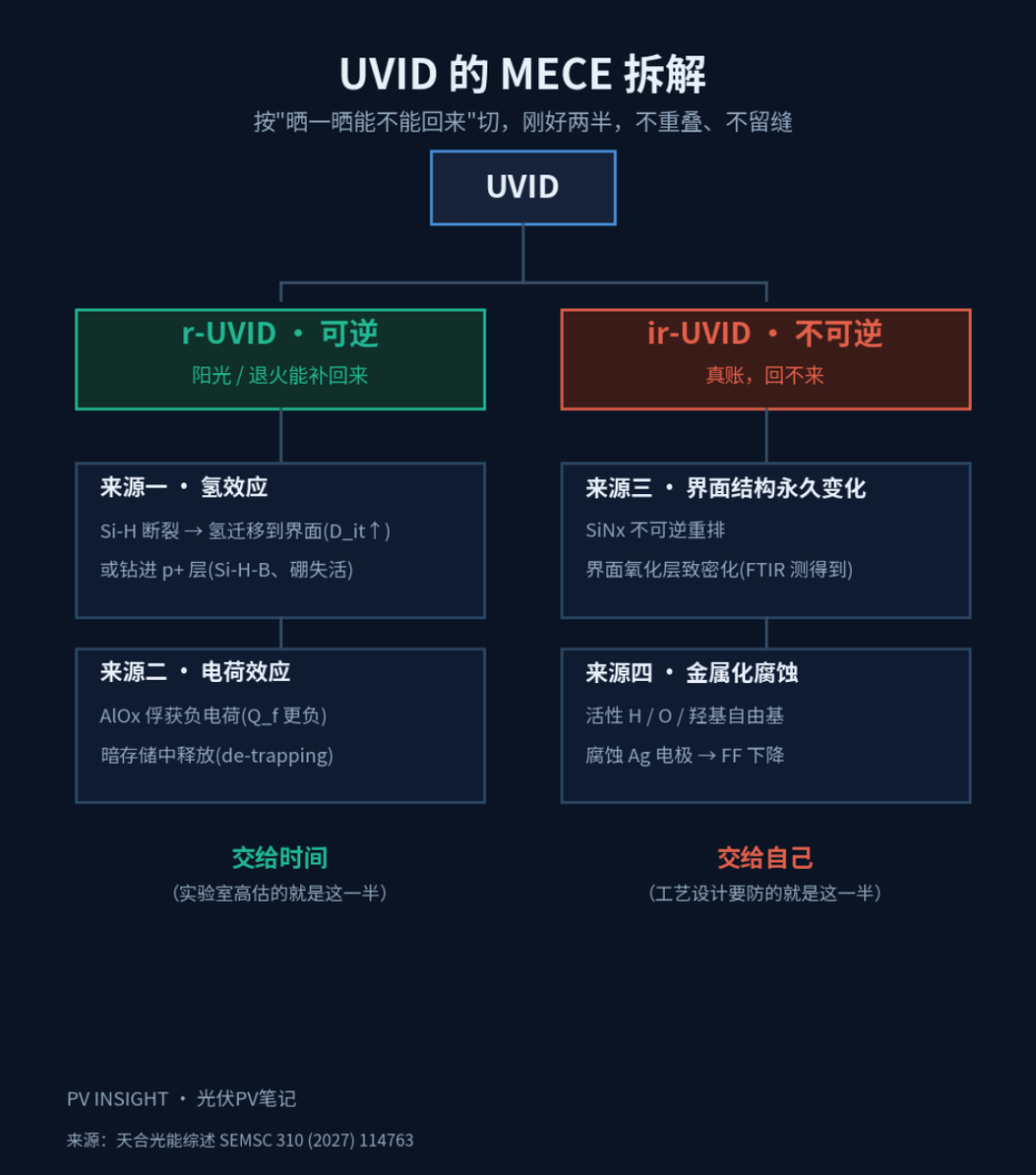

上面讲的这些，散着看容易乱。这篇综述最值钱的地方，是给 UVID 做了一个干净的切分——按"晒一晒能不能回来"一刀下去，刚好两半，不重叠、不留缝。

一半叫r-UVID（reversible，可逆），阳光或退火能补回来；另一半叫ir-UVID（irreversible，不可逆），补不回来。这个分法还对齐了正在制定的 IEC 新标准（IEC TS 63624-1），往后测试、质保、融资能用同一套语言说话。

再往下一层，每一半的成因也能各自拆开，互不重叠

r-UVID · 可逆（晒一晒 / 退火能补回来）

来源一 · 氢效应UV 打断 Si-H 键放出氢，氢迁移到界面（D_it 上升）或钻进 p+ 层（形成 Si-H-B、硼失活）。这些损伤靠氢重新配对能复原。

来源二 · 电荷效应UV 让 AlOx 俘获更多负电荷，场效应钝化暂时变强；一进暗处，电荷释放（de-trapping），加成退去。一放一收，是可逆的亚稳态。

ir-UVID · 不可逆（真账，回不来）

来源三 · 界面结构永久变化SiNx 发生不可逆的原子重排，界面那层极薄的氧化层化学状态永久改变、还变致密了——红外光谱（FTIR）能测到 Si-O-Si 键角的变化。性能能恢复，结构回不去。

来源四 · 金属化腐蚀UV 分解出来的活性氢、氧和羟基自由基去腐蚀银电极，接触电阻上升、填充因子（FF）下降，而且不会自己好。

这么一分，很多争论就清楚了r-UVID 是"测试时差"欠的账，ir-UVID 才是电站真吃掉的电。而且两半的应对方式完全不同——前一半交给时间，后一半得靠自己。

一张图看懂UVID = r-UVID（可逆）+ ir-UVID（不可逆），互不重叠为什么实验室的数字，不能直接当账算

先看 r-UVID 这一半是怎么被放大的。

过去两年传得最广的 UVID 数字，来自两家美国实验室。RETC 在 2024 年那份报告里说，测试样品约 40% 在紫外后功率损失 5% 以上，个别量产模块掉了两位数。Kiwa PVEL 那边，120 kWh/m 紫外剂量下，不同厂家的 TOPCon 掉幅从 0.6% 到 16.6% 不等，中位数两三个点；到 2026 版记分卡，TOPCon 的中位 UVID 衰减已收窄到约 3.0%。

数字确实扎眼。但要注意测试的"读表时间"——UVID 测试的坑就在这里紫外照完如果马上测，测到的是"UV 还在发甜头"的状态；如果放暗处几天再测，测到的是"甜头退潮"的状态。两种读法，数能差出一大截。

Kiwa PVEL 的 Sinha 团队有一组很典型的模块数据（120 kWh/m 的 UV 剂量，280–400 纳米）紫外照完，初始最大功率掉 3.73%；暗处放 2 天，变成 5.60%；放满 14 天，到 6.99%——看着要命。可再光浸泡一下，大部分自己回来了。那多出来的几个点，是暗存储借的，不是永久损失。

Fraunhofer ISE（Gebhardt 团队）2026 年的一篇对比研究说得更直白传统的 UVID 测试流程，高估了 TOPCon 的实际衰减。只要补一步"光稳定化"——用阳光或模拟光泡一下，大量在暗存储里掉下去的功率会自己回来。天合团队（联合南昌大学）做的 5 个月户外实测给了一致的结论UVID 是"降—升"循环的，实验室里那些暗存储衰减，到真实电站里会被日常阳光抹平，对实际发电量没有观测到明显影响。

还有个容易忽略的事实同样是 TOPCon，不同厂家的 UVID 表现能差很远。综述里说，这跟硅片质量、钝化沉积工艺、发射极掺杂剖面都有关系。所以"TOPCon 抗不抗紫外"这个问法本身就有点糙——得问是谁做的。

但另一半，是晒不回来的

上面这一半讲完，容易让人松一口气，觉得 UVID 是虚惊一场。可惜不是——ir-UVID 那半，是真账。

这半账到底有多少？源文给了两条相对扎实的证据。一条是 NREL 的 Kern 团队，实验室口径一年等效 UV 剂量后，ir-UVID 造成的不可逆损失在 2.3%–3.2%，已经超过典型质保限。另一条是德国 PI Berlin 团队（Lust 等）在 Forst 地面电站的 9 个月实测，最大功率损失约 2.4%——是真掉，但比实验室预测的还低一些，说明电站里的温度波动、散射阳光会缓和一部分。

所以准确的说法是实验室那个 5% 里，有相当一部分是测试时差欠的账，太阳会帮你补；但确实有一小块是永久的，那才是要盯的。

剩下那半真账，怎么防

既然要防的是 ir-UVID，那对策也是围着它展开的。按"从电池到组件、从材料到工艺"，可以拆成几个互不重叠的旋钮。

旋钮一 · 正面 AlOx 的厚度。天合团队做过一组对比同样是 UV 老化，AlOx 从 2.8 纳米加到 4.1 纳米，60 kWh/m 紫外后的功率损失从 3.24% 降到 0.85%。UNSW 的研究（Khan 团队）更干脆7 纳米的 AlOx 比 4 纳米明显更抗紫外，因为它把氢挡在外面。但 AlOx 不是越厚越好——超过一定厚度（综述里提到大概 10 纳米往上），膜层会起泡、界面缺陷上升，还会增加隧穿电阻。综合各家数据，4 到 7 纳米是个有讲究的取舍区间（视工艺微调）。

旋钮二 · 沉积方式。同样是 AlOx，用 PEALD（等离子体增强原子层沉积）做出来的，抗 UVID 明显比传统 PECVD 好。有数据显示146 kWh/m 紫外之后，PEALD 路线的功率损失只有 2.5%，PECVD 能到 27%——差了一个量级。

旋钮三 · 盖层材料（SiNx / SiON）。把 SiNx 的折射率和硅氮比调一调，高折射率 SiNx 本身能吸收一部分短波紫外，等于给电池自带一层 UV 滤镜（代价是顺带吃掉一点可见光，得权衡）。或者把最外面的覆盖层从 SiNx 换成 SiON（氮氧化硅），Si-O 键更稳，也在往抗 UV 的方向走。

旋钮四 · 氢管理。氢在 TOPCon 里是把双刃剑——它一边钝化缺陷，一边又能在紫外下被释放、重新分布，变成衰减的来源。所以沉积温度、气体配比、烧结曲线、退火条件，最终都得围绕"把氢留在它该在的位置"来调。

旋钮五 · 组件端的光转膜。把紫外光子"转"成可见光再用，既挡紫外又不浪费这部分能量——华晟在 HJT、赛伍在组件封装上都试过这条路。（这一条是天合综述没展开的行业延伸，具体模块级数据需单独核源，这里不展开。）

三个工艺旋钮，能把不可逆那一半防住

还有一件容易被忽略的事UVID 主要发生在正面，背面基本没事。因为背面的多晶硅层会吸收掉 370 纳米以下的紫外，等于天然屏蔽。这也解释了一个现象——双面组件在两个面上，抗 UV 的表现不一样。

最后是测试和标准。IEC 正在定一份 UVID 的测试标准（IEC TS 63624-1，在 IEC TC82-WG2 里制定中）。它最大的意义不是"加严"，而是"加对"——正式引入光稳定化和恢复步骤，把 r-UVID 和 ir-UVID 分开量，避免把可逆那部分当成永久损失记在账上。这对行业是好事以后拿到的 UVID 数字，会更接近电站里的真实情况。（发布年份以标准正式稿为准。）

最后说一句关于这份材料本身。这篇综述出自天合光能——TOPCon 头部厂商，立场你可以自己掂量。不过它引的核心数据，RETC、PVEL、Fraunhofer、NREL 这些，基本来自独立测试机构，正文数字我都按原文口径标了来源，可溯源。

如果只看三句话

给电池和工艺正面 AlOx 厚度别为省成本砍到临界值以下，4 到 7 纳米是有讲究的取舍区间；沉积上，PEALD 比 PECVD 抗 UV 强一个量级。

给组件和质量拿到 UVID 报告先问一句——稳定化处理了吗？什么时候读的表？没做光稳定的数字会偏悲观；但 ir-UVID 那一小块躲不掉，该较真。

给电站和项目UVID 和发电量的关系要重新算。实验室的暗存储衰减，大部分会被电站里的阳光抹平，别拿实验室数字直接推衰减率。

一句话收尾UVID 一半是账没算清，一半是设计没到位。前半段交给太阳，后半段交给自己。

你们厂做 UVID 测试吗？测完是马上读表，还是放几天再读？评论区聊聊。

原文标题:天合UVID最新综述UV紫外衰减还可以恢复？
