产线上调过正膜的人，都遇到过这种事。

同一款银浆、同一台烧结炉，什么都没换，就改了一下PECVD的气比。结果片子一出来Rs高了，FF垮了，效率崩了，烧结炉带印还高了。

查温度、查网版、查浆料——什么都查了，最后还是没搞明白。

其实答案不在银浆那边，在SiNx膜本身。

2016年，JA Solar R&D Center的Chen X.Y.团队在Solar Energy上发表了一篇研究，把SiNx膜的化学成分和银浆接触电阻的关系讲透了。

规律不复杂Si/N比调对了，接触电阻最低，FF才守得住。

镀膜说我就动了一下Si/N比……

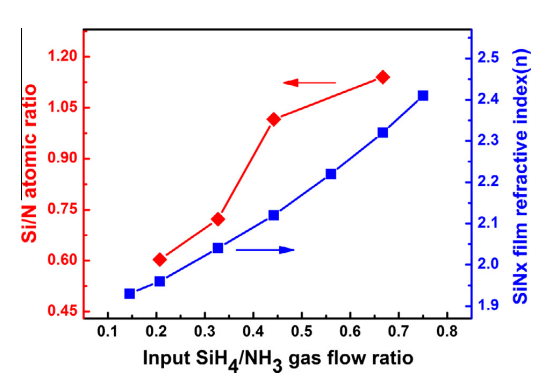

JA Solar团队用PECVD沉积了不同Si/N原子比的SiNx膜——从富N（Si/N≈0.6）到富Si（Si/N≈1.14），覆盖了产线上常用的折射率1.9-2.3区间。

然后测了接触电阻Rc和串联电阻Rs。

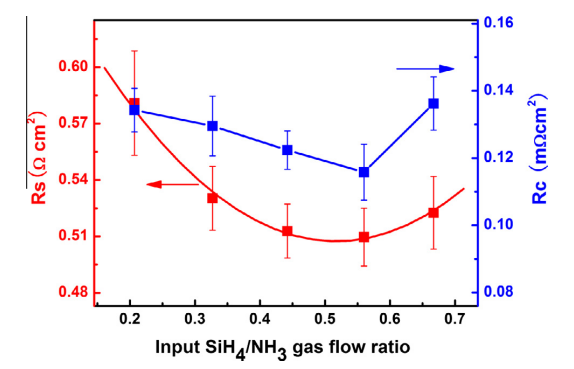

结果是一条清晰的抛物线

Si/N比从0.6向富Si方向移动 → Rc一路下降到达最优区（Si/N约1.05附近，对应SiH/NH气比约0.5） → Rc最低继续往富Si走（Si/N>1.14） → Rc掉头上升

这张图的产线意思是Si/N比有个“甜点”。踩中了，电流跑得顺；踩偏了，怎么烧都烧不出低电阻。

论文数据显示，Rc最低点出现在SiH/NH气比≈0.5–0.56这一区间，对应Si/N比约1.05附近（该数值基于论文Fig.3中气比与XPS测量Si/N比的对应关系，不同PECVD设备可能存在偏移）。而且Rs的变化趋势与Rc基本一致——接触电阻高，直接拉高串联电阻，最终吃掉FF。这条传导链短得可怕Si/N比偏一点 → Rc上升 → Rs上升 → FF下降。

金属化说你动一下，我FF掉一截……为什么Si/N比偏了，FF会垮？

银浆烧结时，电流从硅片流向银电极，走两条路。

通道一银颗粒隧道效应。纳米银颗粒嵌在玻璃层中，电子隧穿绝缘的玻璃层。

通道二银晶体直接接触。银晶体直接长在硅表面，形成欧姆接触。

两个通道都通了，电流才跑得顺。而Si/N比控制的就是通道的通断。

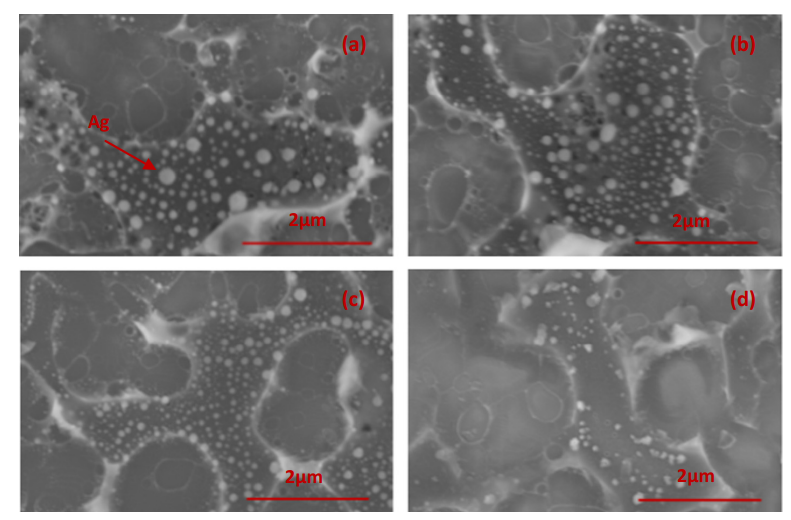

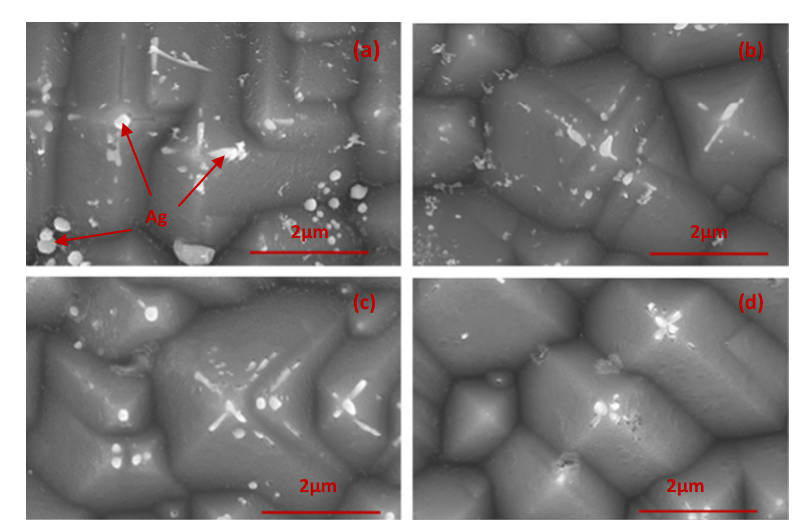

JA Solar的论文用SEM图像给出了三个区间的微观画面

富N区（Si/N低，如0.6）

银颗粒容易长成几十纳米的大颗粒。但大颗粒消耗了太多银源，分散的小颗粒数量不够，通道一的“基站”密度不足，导电效率下降。同时银晶体数量也偏少。两个通道都半通不通，接触电阻偏高。

最优区间（Si/N≈1.05，气比≈0.5）

大量细小银颗粒均匀分布在玻璃层中，同时银晶体数量充足。两个导电通道都通畅，接触电阻最低。

富Si区（Si/N高，如>1.14）

论文XPS数据揭示了一个关键细节当Si/N比超过0.72，膜中开始出现Si-Si键；达到1.14时，Si-O键已经很明显。这意味着富Si膜在空气中存在自发氧化的趋势。

但注意Si-Si键出现的阈值（0.72）和Rc最低点（约1.05）不是同一个点。0.72是膜结构开始变化的分水岭——在这个点之后，膜逐渐进入富Si区，Si/N比继续增加过程中，接触电阻持续下降，直到1.05附近才触底。到达最低点之后，过多的Si-Si键和Si-O键才开始“堵路”，接触电阻重新飙升。

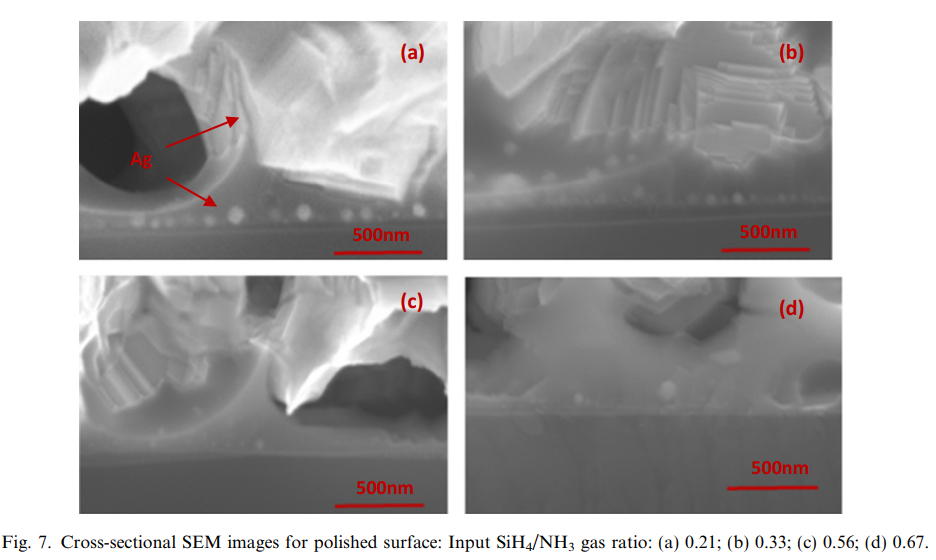

论文的SEM图像清晰展示了这个变化富N侧银颗粒粗大但数量少，最优区细小颗粒密集分布，富Si侧颗粒稀少——对应的是接触电阻从高到低再到高的完整过程。

虽然论文没有直接测试FF数据，但根据Rc升高→Rs升高→FF下降的物理逻辑，接触电阻的波动会直接反映到FF上。Rs是FF的主要决定因素之一，Rc一旦偏高，FF必然受牵连——这条传导链是确定的。

两个关键数字，别搞混

这篇论文里有两个数字，各司其职，不能混为一谈

数字一Si/N≈0.72

这是化学阈值——Si/N比超过0.72，SiNx膜中开始出现Si-Si键。膜开始从富N转向富Si，化学结构发生变化。这是论文XPS数据（Fig.2）告诉我们的。

数字二Si/N≈1.05（气比≈0.5）

这是电学最优值——接触电阻Rc降到最低的点。这是论文电学数据（Fig.3）告诉我们的。

产线上最容易犯的错，就是把0.72当成“最优值”来调——但0.72只是膜开始变化的信号，不是Rc最低点。真正该瞄准的是1.05附近。把0.72当最优值调，接触电阻还没到谷底，FF还没拉到最高，就停了。

论文原文怎么说？

原文结论很直白“SiNx films affected silver paste contact formation by modifying chemical composition and properties of interfacial frits。”

翻译成产线语言就是“你调的Si/N比，直接改了界面玻璃料的‘配方’——配方对了，银浆接触就好；配方偏了，FF就垮。”

产线最怕的连锁反应动一下，崩一串

镀膜说我就动了一下Si/N比。

金属化说你动一下，我Rc高了。

电池说你Rc高了，我Rs飙了。

FF说你Rs飙了，我扛不住了。

效率说你们都扛不住，我崩了。

这篇论文从头到尾就在说一件事Si/N比的“甜点”不是玄学，是银浆/SiNx界面两个导电通道共同决定的物理规律。

富N侧，银颗粒粗大但数量少，导电通道不够；最优区，细小银颗粒密集分布，隧道效应和直接接触双通道全开；富Si侧，Si-Si键氧化堵路，银颗粒和银晶体都减少。

产线能用什么？

折射率正常 ≠ Si/N比在最优区间。Si/N比从0.6到1.14对应折射率从约1.9到2.3，都在常规减反膜的可用范围内，但接触电阻可以差出一个量级——反映到FF上，可能就是实打实的损失。

产线上调正膜的时候，如果只盯着折射率，不看接触电阻，等于只防了一半的雷。

论文没说的三件事

银浆不同，“最优区间”会变。这篇论文实验用的是DuPont PV17F银浆。换了银浆，最优Si/N比可能会偏移，但“先降后升”的抛物线规律是通用的。

部分数据来自抛光片。绒面会改变玻璃料分布和Ag颗粒沉积行为，产线导入时要在自己的绒面片上验证。

长期可靠性没涉及。富Si膜的Si-Si键氧化会不会在25年户外老化中持续影响接触？湿热环境下Ag颗粒会不会长大或迁移？论文没答。

小结

这篇论文的价值，不是告诉你“Si/N≈0.72最好”——那是把化学阈值错当成了电学最优值。

它的真正价值是一条因果链

SiH/NH气比 → Si/N比 → 膜中化学键分布（0.72是转折点）→ 玻璃网络结构 → Ag颗粒分布 → 导电通道效率 → Rc（气比0.5–0.56 / Si/N 1.05附近谷底区最低）→ Rs → FF → 效率。

遇到正膜接触电阻异常，你知道该往哪个方向排查，而不是漫无目的地换温度、换网版、换浆料。

投个票你们产线调正膜工艺时，优先看哪个指标？

评论区聊聊——你遇到过“减反膜数据正常、FF就是上不去”的情况吗？后来怎么解决的？

参考文献Chen X.Y. et al., Solar Energy, Vol.126, pp.105-110, 2016 (DOI: 10.1016/j.solener.2016.01.001)
