边缘钝化有多火？InfoLink数据约210GW产能已布局——晶澳、天合、晶科、隆基、通威全在列。它写进了TOPCon 2.0的定义；咱们之前聊多分片、聊能效标准，都绕不开它。EPD已经是TOPCon产线进一步升级的标配工艺了。

但有个问题，210GW的布局里没人问过你的EPD，堵到多深？

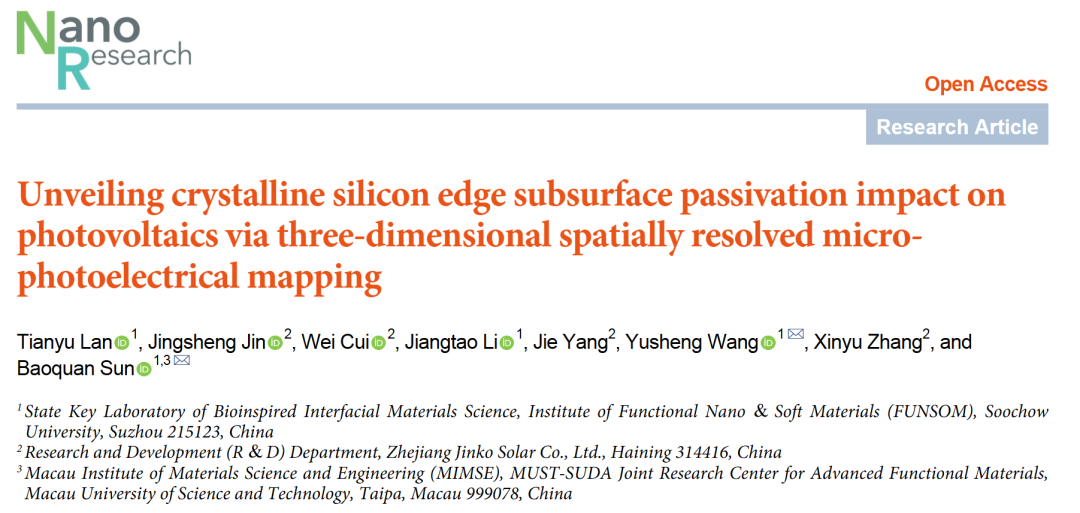

晶科和苏州大学最近在《Nano Research》发了一篇论文（DOI: 10.26599/NR.2026.94908354），用一套三维光电成像系统把这个问题回答了——答案有点扎心工业主流用的空间型ALD，只堵住了表面；皮下3微米深的缺陷，基本还漏着。

先别急着换方案。这篇论文最有价值的不是“哪种ALD好”，是它给210GW的已布局产能提了个醒EPD上了，不等于堵住了。“210GW布局”是“说要做”，不是“已经做好”。这中间差着工艺验证、差着深层钝化、差着后处理——差着几微米的距离，但可能就是能不能过能效线的距离。

同样是ALD氧化铝，效果能差近一倍

论文做了三组半片TOPCon电池的对比

对照组切完不钝化，组件效率22.95%空间型ALD氧化铝组件效率23.12%（+0.17%）时序型ALD氧化铝组件效率23.17%（+0.22%）

先分清两个基准时序型相对“不钝化”的总增益约+5.9W（换算到2382×1134版型，论文原文2278×1134是+5.7W）；时序型相对“空间型”的增量约+1.4W。前者是“上不上EPD”的区别，后者是“用哪种EPD”的区别。

边缘复合对TOPCon电池的效率损失大约0.5%（论文建模）。氧化铝能捡回0.22%，剩下的0.28%是当前技术还够不到的物理极限——边缘钝化不是万能药，但已经是“捡回损失”最有效的单点手段。

差在哪？差在“深度”

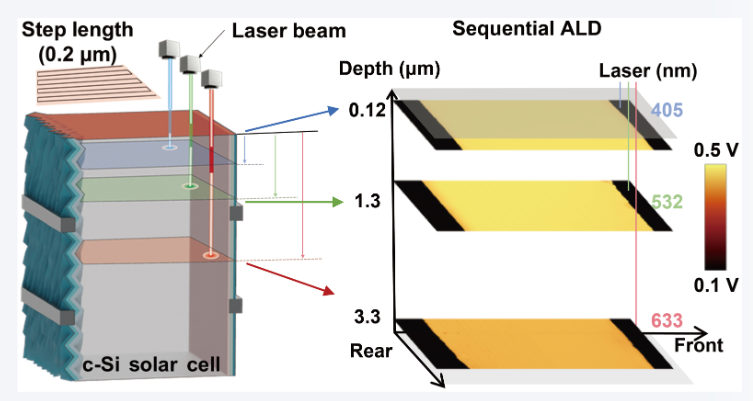

论文用三束不同穿透深度的激光（405/532/633nm，在硅里穿透0.12/1.3/3.3微米）扫描电池截面，把边缘缺陷的垂直分布画了出来——这是以前的技术做不到的（传统表征分辨率>10微米、没有深度感知）。

关键发现切割造成的伤，不止在表面。

633nm激光（穿透3.3微米）探到皮下时序型样品的光电压明显高于空间型——时序型的氧化铝能钝化到表面3微米以下，空间型只管表面一层。

产线翻译切片机切出来的伤，不是刮破皮，是伤到骨头了。空间型是“表面糊一层”，时序型是“渗进去”。

机制上，TEM和TOF-SIMS数据给出答案时序型的铝、氧、氢往硅里扩散更深，氢在Al/Si界面富集、形成Si-H键把悬挂键钝化掉；空间型界面“干净”、边界陡峭——但在这个场景里，“干净”不是好事，适当的扩散才是钝化深层缺陷的关键。

对产线意味着什么

第一，工艺窗口比想象中宽。论文里时序型氧化铝厚约40nm，比PERC背面钝化层（3-10nm）厚不少——边缘和背面逻辑不同背面怕遮光、越薄越好，边缘没有光学负担，厚一点反而能把深层伤口的药量给足。

第二，空间型不是不能用，但别当它“已经到位”。空间型ALD高通量、低成本，工业主流选了它是有道理的。论文的建议要么调工艺参数让元素扩散多一些，要么加一道退火促扩散——“适当工程化的后处理至关重要”。已经在用空间型的产线，该评估的不是“换不换时序型”，是“要不要补后处理”。

第三，增量值不值钱，看你在哪个能效档。组件效率+0.22%对2382×1134版型约+5.9W（相对不钝化）、+1.4W（相对空间型）。GB 47834-2026的3级（23.2%≈627W）和2级（23.7%≈640W）之间差13W——5.9W的总增益接近半档，可能正好把你从“压线”推到“有余量”；而1.4W的增量，就是“要不要为时序型多花钱”的取舍。设备投资单GW不到300万（激光隔离方案口径），这笔账可以算。

小结

这篇论文给行业的最大提醒，不是“时序型比空间型好”——时序型沉积慢，工业节拍扛不住，这个矛盾论文自己也解决不了。真正该记住的是

EPD的选型表，以前看三样增益、成本、占地。现在得多加一维堵到多深。空间型表面提效数字好看（+0.17%实打实），但亚表面钝化是短板；你的切割工艺切得越深（多分片、薄片化都在加深伤口），越需要能“渗进去”的方案——或者给现有方案补上后处理。

210GW的EPD布局，说明行业把“要不要上”回答完了。接下来要回答的是“堵住了没有”——而这篇论文证明，这个问题值得每个产线重新自查一遍。
